遮断機（軽量、伸縮式）

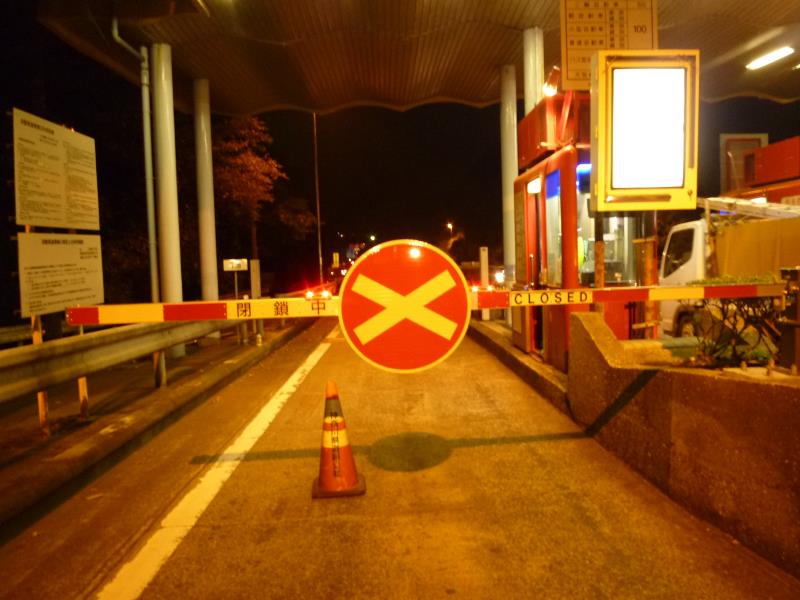

【道路閉鎖時】

道路閉鎖時

操作は軽く、片手で操作することが出来ます。
道路閉鎖時の夜間には、進入禁止標識板の両サイドのLED赤色が発光点滅する。
伸長寸法L=３４００ミリ（標準車線幅）（幅広車線用もあります。

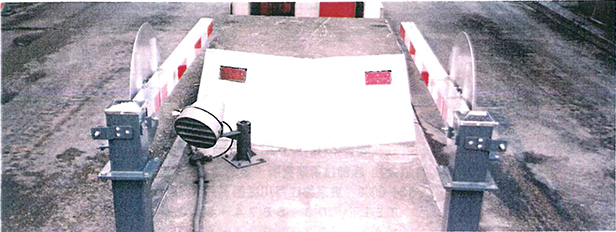

【遮断バー収納時】

遮断バー収納時

道路供用時はアイランドの中に格納される、又、格納寸法はL=２２５０ミリ弱(標準)とコンパクトになっている。

【ワンタッチロック伸縮式遮断機】

○開発のポイント
本遮断機は、機能性、操作性、コンパクト化を主なポイントとして開発したものであります。製品としては、遮断バーに伸縮機能を付与したことによって、回転半径を縮小出来るよう為小型かされ、格納スペースの縮小化および操作機能の向上等を特長としております。

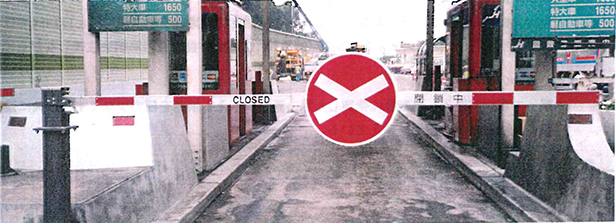

【閉鎖中の状況】

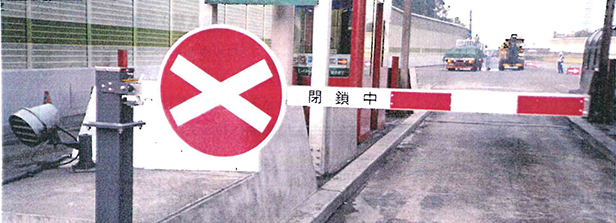

【先端アームを収納（短縮）した状況】

【開放時のアーム格納状況】

【本遮断機の特徴】

１．コンパクト化
　・アーム長さを１/２に縮小しアイランド上に格納出来る。
　・アーム格納時に進入禁止標識板（柱側に寄る）がプロテクターに接触しない
　（ETC車線の場合）。
　・受柱を使用しない自立性、片アームタイプ。
２．ロック機構のワンタッチ化と操作性の向上
　・ロック機構のワンタッチで開錠し、アームを旋廻させ所定の位置に達すると
　　自動的にロック機構が作用するため、閉鎖時および格納時（解法時）には操
　　作員は通行車輌を注視しながら操作出来る。
３．衝突時のダメージ軽減
　・誤って車輌が進入し遮断機に衝突した際、車輌に与える損傷を極力少な
　　くすると共に遮断機の破損も最小限で済む機構を備えている。
４．収納、固定時は安全な安定した固定ロックを装着しています。

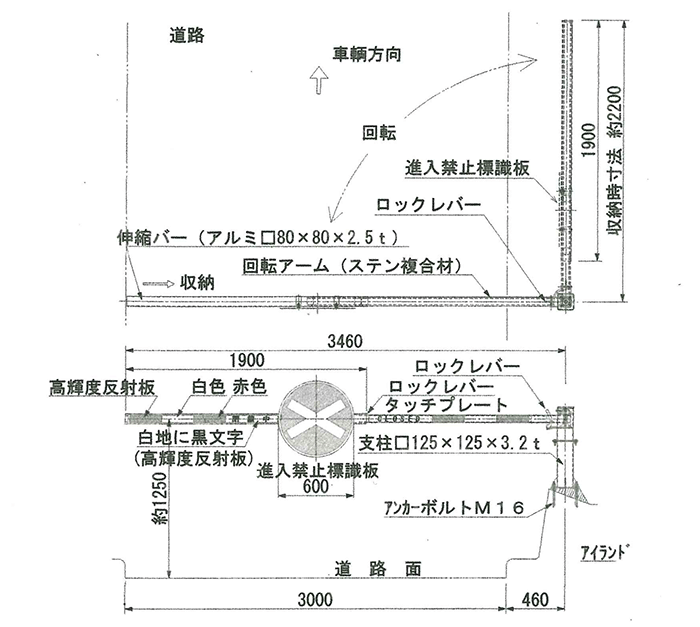

【概要図】

※概要図に示す各部の寸法は、設置箇所等の都合により異なる場合があります。

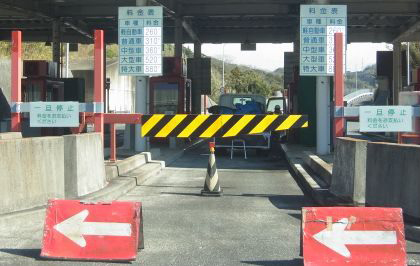

【黄黒ストライプの反射板】
（旧型トラマーク反射板型遮断機）

旧型遮断機

遮断バーが幅広く出来ており、標準の道路幅に設計されたもので、収納時も同じ長さがあるので、ETC等の機器が多く配置されている昨今では使用しにくい。
しかし、まだ使用されているところがあるので、補修出来るよう補充部品の準備があります。
